Стулья опорные по серии 7.401-2

Для трубопроводов протяженных горных выработок и шахтных стволов наклонного и вертикального типов необходимы такие узлы крепления, как стулья опорные узкие и стулья опорные широкие. Специально для нефтедобывающей отрасли была осуществлена разработка серии 7.401-2, состоящей из 7 выпусков, содержащих изделия от с диаметром условного прохода от 100 мм до 400 мм.

ООО Производственное объединение «Синергия» является изготовителем стульев СОУ и СОШ и производит стулья по серии 7.401-2 высокого давления (до 16 МПа/160 бар).



Узкие стулья опорные серия 7.401-2 выпуск 1.

обозначение шифр расшифровка D, мм D1, мм b2,мм d, мм Ру, бар m, кг
1СОУ100-000 СОУ100-1,0 Стул опорный узкий Ду 100 мм Ру 10 кгс/см2 215 180 40 18 10 73,2
1СОУ100-000-01 СОУ100-1,6 Стул опорный узкий Ду 100 мм Ру 1,6 16 кгс/см2 215 180 46 18 16 74,7
1СОУ100-000-02 СОУ100-2,5 Стул опорный узкий Ду 100 мм Ру 25 кгс/см2 230 190 50 22 25 77,8
2СОУ100-000 СОУ100-4,0 Стул опорный узкий Ду 100 мм Ру 40 кгс/см2 230 190 50 23 40 77,3
2СОУ100-000-01 СОУ100-6,3 Стул опорный узкий Ду 100 мм Ру 63 кгс/см2 250 200 60 25 63 86,6
3СОУ100-000 СОУ100-10,0 Стул опорный узкий Ду 100 мм Ру 100 кгс/см2 265 210 60 30 100 86,6



 Широкие стулья опорные серия 7.401-2 выпуск 1.

обозначение шифр расшифровка D, мм D1, мм b2,мм d, мм Ру, бар m, кг
1СОШ100-000 СОШ100-1,0 Стул опорный широкий Ду 100 мм Ру 10 кгс/см2 215 180 40 18 10 90,5
1СОШ100-000-01 СОШ100-1,6 Стул опорный широкий Ду 100 мм Ру 16 кгс/см2 215 180 46 18 16 92,0
1СОШ100-000-02 СОШ100-2,5 Стул опорный широкий Ду 100 мм Ру 25 кгс/см2 230 190 50 22 25 96,7
2СОШ100-000 СОШ100-4,0 Стул опорный широкий Ду 100 мм Ру 40 кгс/см2 230 190 50 23 40 99,2
2СОШ100-000-01 СОШ100-6,3 Стул опорный широкий Ду 100 мм Ру 63 кгс/см2 250 200 60 25 63 106,6
3СОШ100-000 СОШ100-10,0 Стул опорный широкий Ду 100 мм Ру 100 кгс/см2 265 210 60 30 100 106,2

Узкие стулья опорные серия 7.401-2 выпуск 2.

обозначение шифр расшифровка D, мм D1, мм b2,мм d, мм Ру, бар m, кг
1СОУ150-000 СОУ150-1,0 Стул опорный узкий Ду 150 мм 10 кгс/см2 280 240 44 22 10 131,2
1СОУ150-000-01 СОУ150-1,6 Стул опорный узкий Ду 150 мм Ру 16 кгс/см2 280 240 50 22 16 133,4
1СОУ150-000-02 СОУ150-2,5 Стул опорный узкий Ду 150 мм Ру 25 кгс/см2 300 250 54 26 25 139,6
2СОУ150-000 СОУ150-4,0 Стул опорный узкий Ду 150 мм Ру 40 кгс/см2 300 250 54 25 40 138
2СОУ150-000-01 СОУ150-6,3 Стул опорный узкий Ду 150 мм Ру 63 кгс/см2 340 280 78 34 63 169
3СОУ150-000 СОУ150-10,0 Стул опорный узкий Ду 150 мм Ру 100 кгс/см2 350 290 78 33 100 162

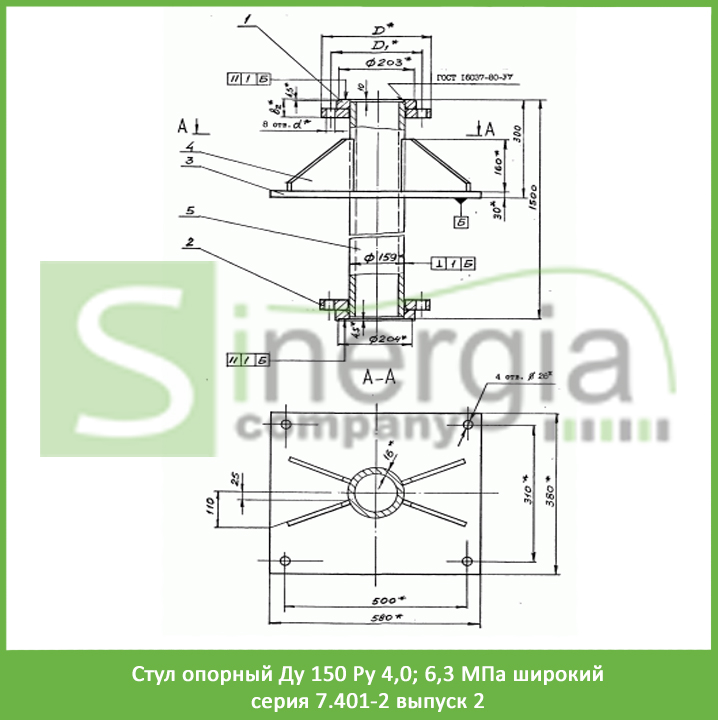

 Широкие стулья опорные серия 7.401-2 выпуск 2.

обозначение шифр расшифровка D, мм D1, мм b2,мм d, мм Ру, бар m, кг
1СОШ150-000 СОШ150-1,0 Стул опорный широкий Ду 150 мм Ру 10 кгс/см2 280 240 44 22 10 152
1СОШ150-000-01 СОШ150-1,6 Стул опорный широкий Ду 150 мм Ру 16 кгс/см2 280 240 50 22 16 155
1СОШ150-000-02 СОШ150-2,5 Стул опорный широкий Ду 150 мм Ру 25 кгс/см2 300 250 54 26 25 168
2СОШ150-000 СОШ150-4,0 Стул опорный широкий Ду 150 мм Ру 40 кгс/см2 300 250 54 25 40 167,9
2СОШ150-000-01 СОШ150-6,3 Стул опорный широкий Ду 150 мм Ру 63 кгс/см2 340 280 78 34 63 199,5
3СОШ150-000 СОШ150-10,0 Стул опорный широкий Ду 150 мм Ру 100 кгс/см2 350 290 78 33 100 193

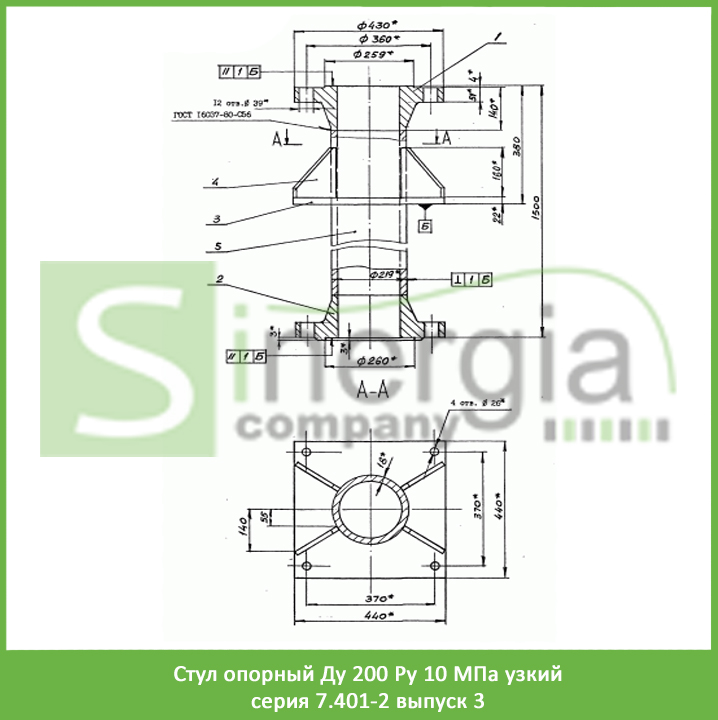

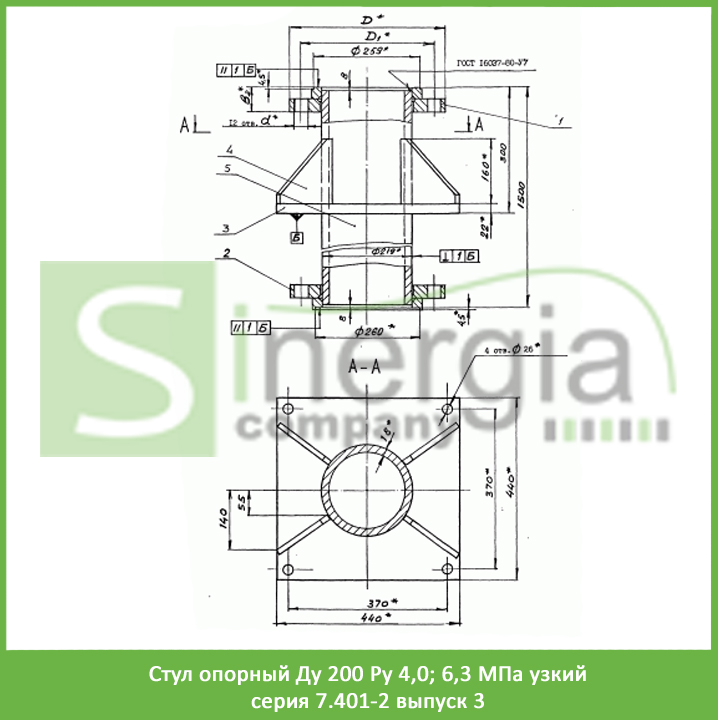

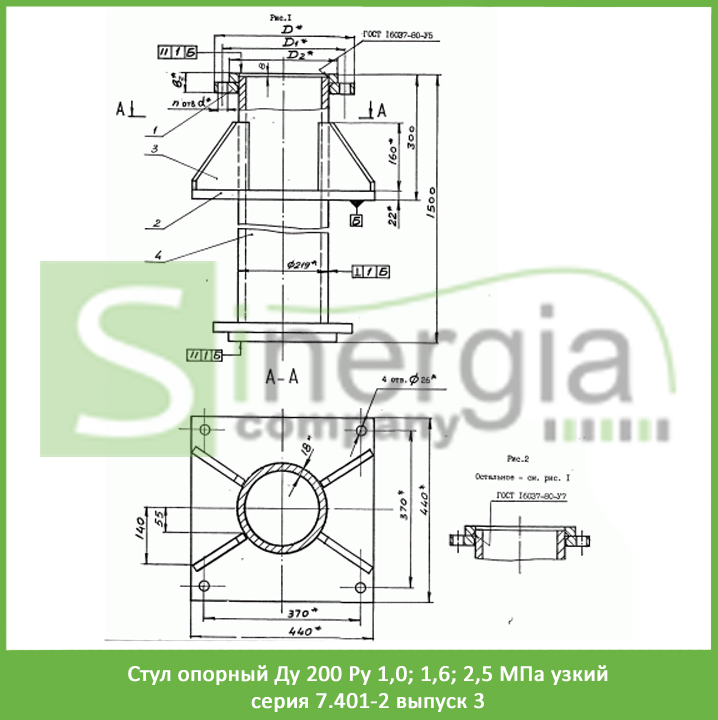

 Узкие стулья опорные серия 7.401-2 выпуск 3.

обозначение шифр расшифровка D, мм D1, мм b2,мм d, мм Ру, бар m, кг
1СОУ200-000 СОУ200-1,0 Стул опорный узкий Ду 200 мм Ру 10 кгс/см2 335 295 46 22 10 195
1СОУ200-000-01 СОУ200-1,6 Стул опорный узкий Ду 200 мм Ру 16 кгс/см2 335 295 50 22 16 197
1СОУ200-000-02 СОУ200-2,5 Стул опорный узкий Ду 200 мм Ру 25 кгс/см2 360 310 54 26 25 205
2СОУ200-000 СОУ200-4,0 Стул опорный узкий Ду 200 мм Ру 40 кгс/см2 375 320 62 30 40 216
2СОУ200-000-01 СОУ200-6,3 Стул опорный узкий Ду 200 мм 63 кгс/см2 405 345 94 34 63 254
3СОУ200-000 СОУ200-10,0 Стул опорный узкий Ду 200 мм Ру 100 кгс/см2 430 360 94 39 100 256

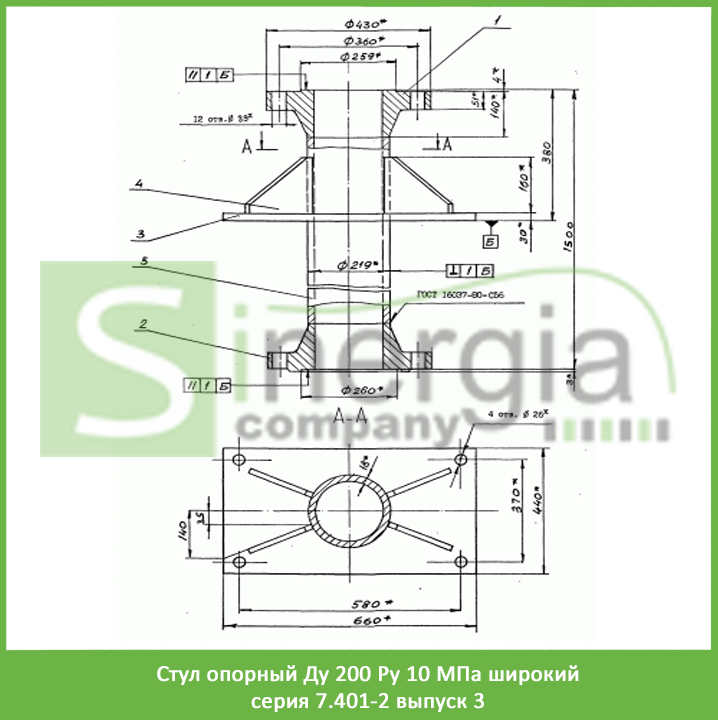

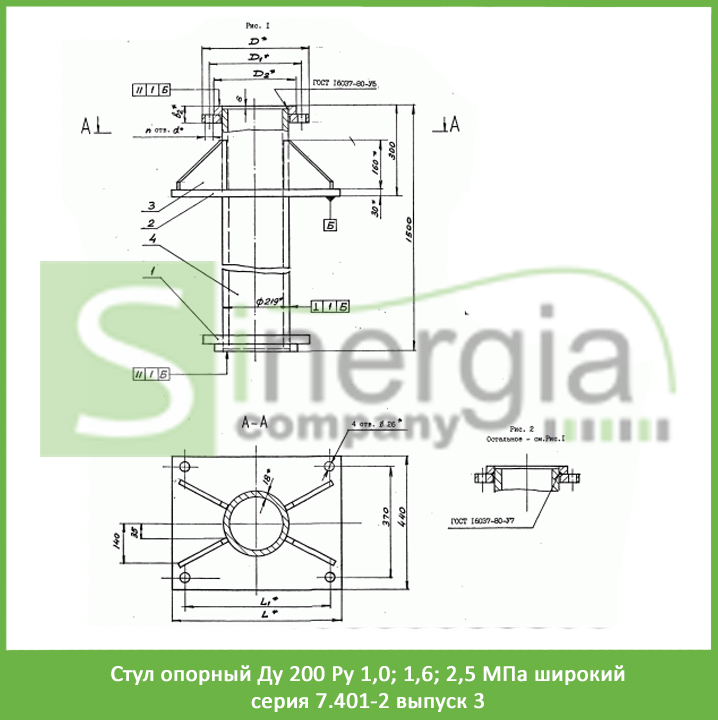

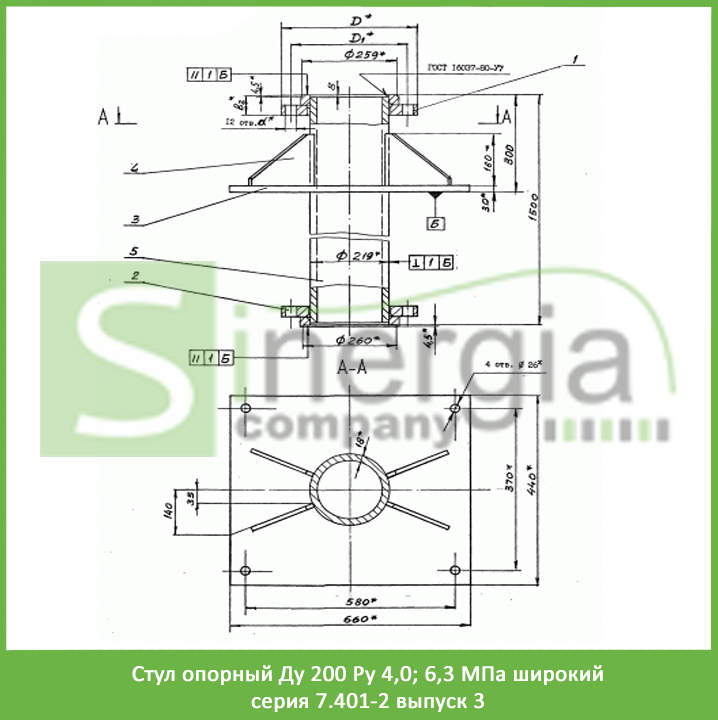

Широкие стулья опорные серия 7.401-2 выпуск 3.

обозначение шифр расшифровка D, мм D1, мм b2,мм d, мм Ру, бар m, кг
1СОШ200-000 СОШ200-1,0 Стул опорный широкий Ду 200 мм Ру 10 кгс/см2 335 295 46 22 10 211
1СОШ200-000-01 СОШ200-1,6 Стул опорный широкий Ду 200 мм Ру 16 кгс/см2 335 295 50 22 16 212
1СОШ200-000-02 СОШ200-2,5 Стул опорный широкий Ду 200 мм Ру 25 кгс/см2 360 310 54 26 25 244
2СОШ200-000 СОШ200-4,0 Стул опорный широкий Ду 200 мм Ру 40 кгс/см2 375 320 62 30 40 254
2СОШ200-000-01 СОШ200-6,3 Стул опорный широкий Ду 200 мм Ру 63 кгс/см2 405 345 94 34 63 297
3СОШ200-000 СОШ200-10,0 Стул опорный широкий Ду 200 мм Ру 100 кгс/см2 430 360 94 39 100 294

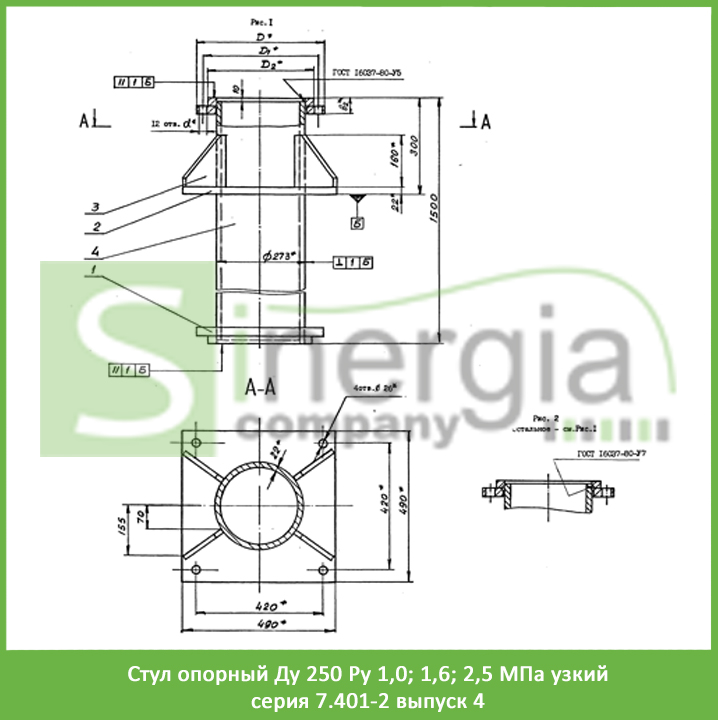

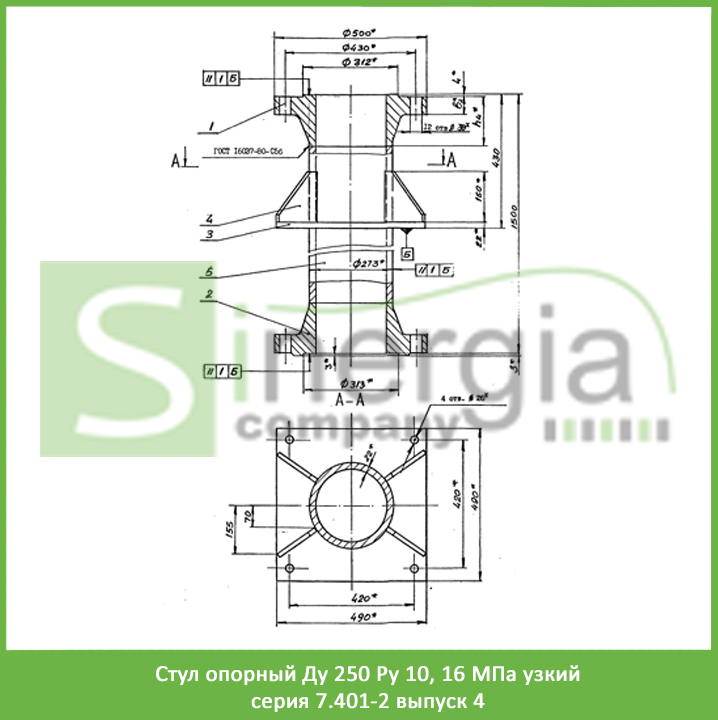

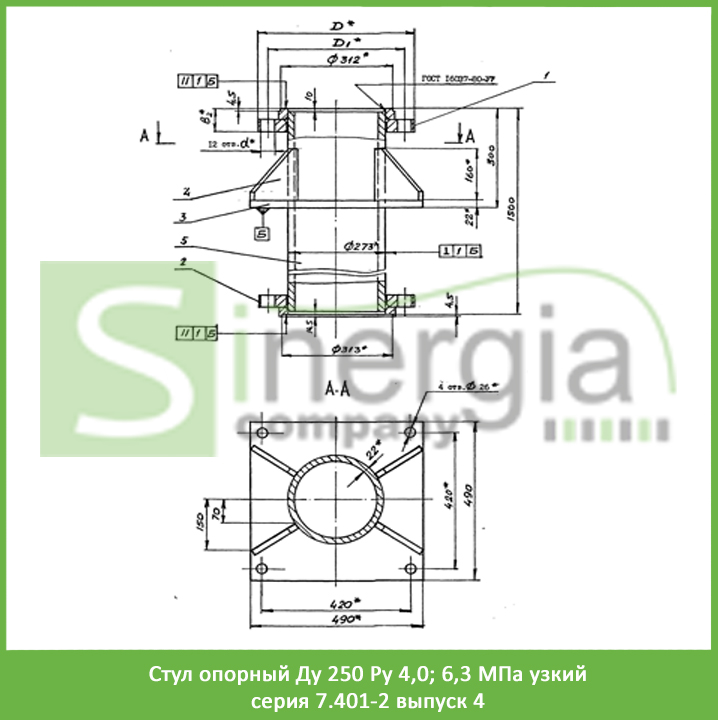

Узкие стулья опорные серия 7.401-2 выпуск 4.

обозначение шифр расшифровка D, мм D1, мм b2,мм d, мм Ру, бар m, кг
1СОУ250-000 СОУ250-1,0 Стул опорный узкий Ду 250 мм Ру 10 кгс/см2 390 350 50 22 10 274,6
1СОУ250-000-01 СОУ250-1,6 Стул опорный узкий Ду 250 мм Ру 16 кгс/см2 405 355 54 26 16 281
1СОУ250-000-02 СОУ250-2,5 Стул опорный узкий Ду 250 мм Ру 25 кгс/см2 425 370 58 30 25 293
2СОУ250-000 СОУ250-4,0 Стул опорный узкий Ду 250 мм Ру 40 кгс/см2 445 385 72 34 40 315
2СОУ250-000-01 СОУ250-6,3 Стул опорный узкий Ду 250 мм Ру 63 кгс/см2 470 400 108 41 63 365
3СОУ250-000 СОУ250-10,0 Стул опорный узкий Ду 250 мм Ру 100 кгс/см2 500 430 108 39 100 373,8
3СОУ250-000-01 СОУ250-16,0 Стул опорный узкий Ду 250 мм Ру 160 кгс/см2 500 430 108 39 160 390,7

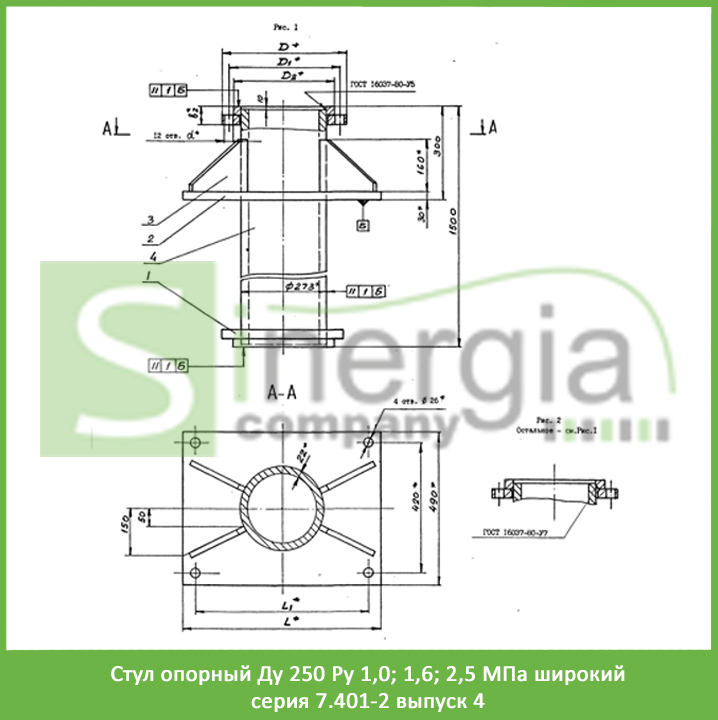

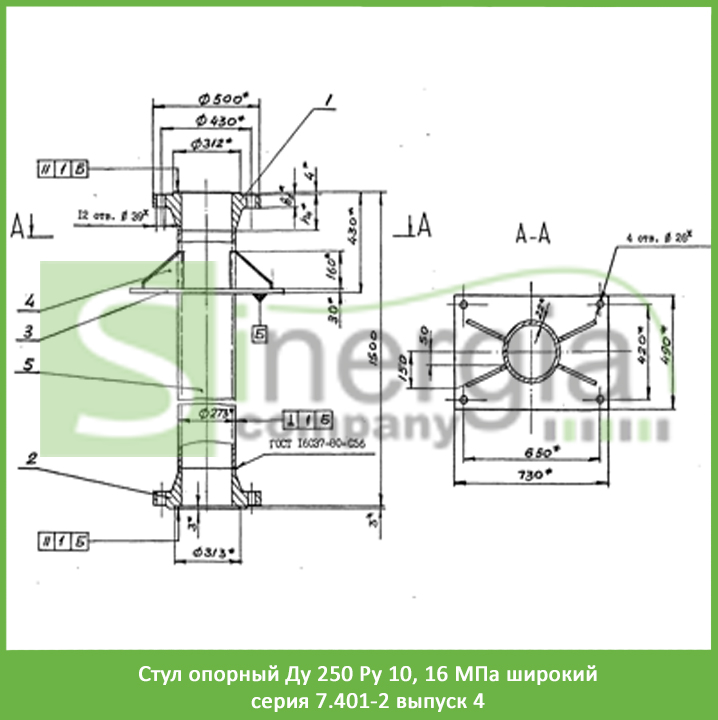

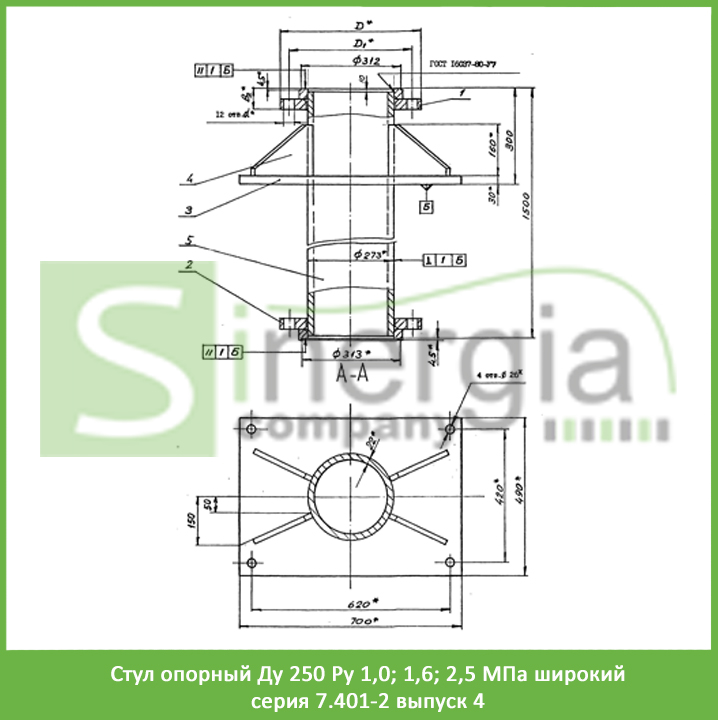

Широкие стулья опорные серия 7.401-2 выпуск 4.

обозначение шифр расшифровка D, мм D1, мм b2,мм d, мм Ру, бар m, кг
1СОШ250-000 СОШ250-1,0 Стул опорный широкий Ду 250 мм Ру 10 кгс/см2 390 350 50 22 10 306,8
1СОШ250-000-01 СОШ250-1,6 Стул опорный широкий Ду 250 мм Ру 16 кгс/см2 405 355 54 26 16 312,7
1СОШ250-000-02 СОШ250-2,5 Стул опорный широкий Ду 250 мм Ру 25 кгс/см2 425 370 58 30 25 332,4
2СОШ250-000 СОШ250-4,0 Стул опорный широкий Ду 250 мм Ру 40 кгс/см2 445 385 72 34 40 353,8
2СОШ250-000-01 СОШ250-6,3 Стул опорный широкий Ду 250 мм Ру 63 кгс/см2 470 400 108 41 63 407
3СОШ250-000 СОШ250-10,0 Стул опорный широкий Ду 250 мм Ру 100 кгс/см2 500 430 108 39 100 417,6
3СОШ250-000-01 СОШ250-16,0 Стул опорный широкий Ду 250 мм Ру 160 кгс/см2 500 430 108 39 160 444,6

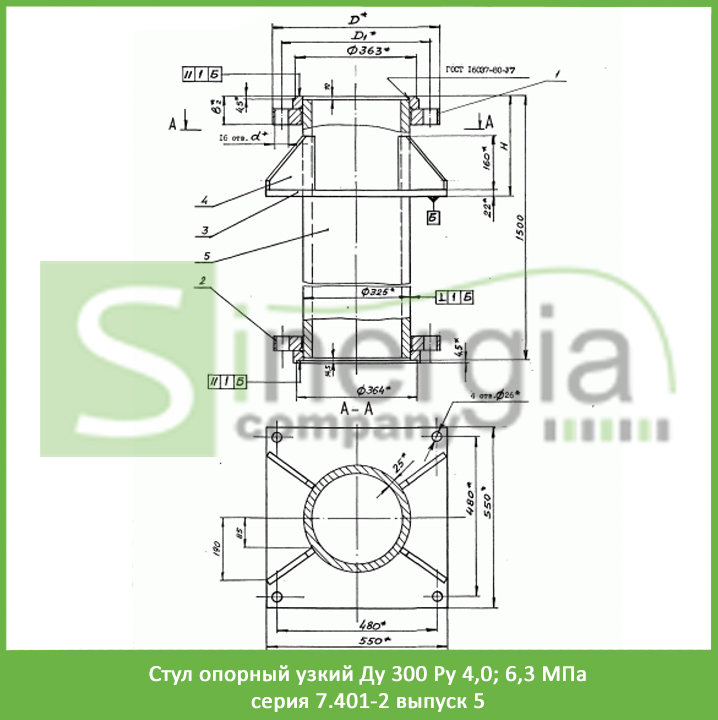

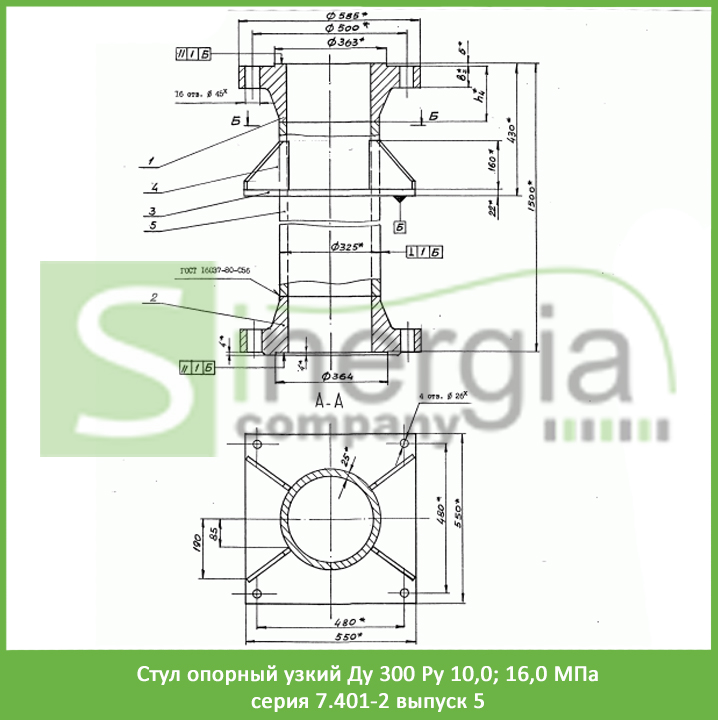

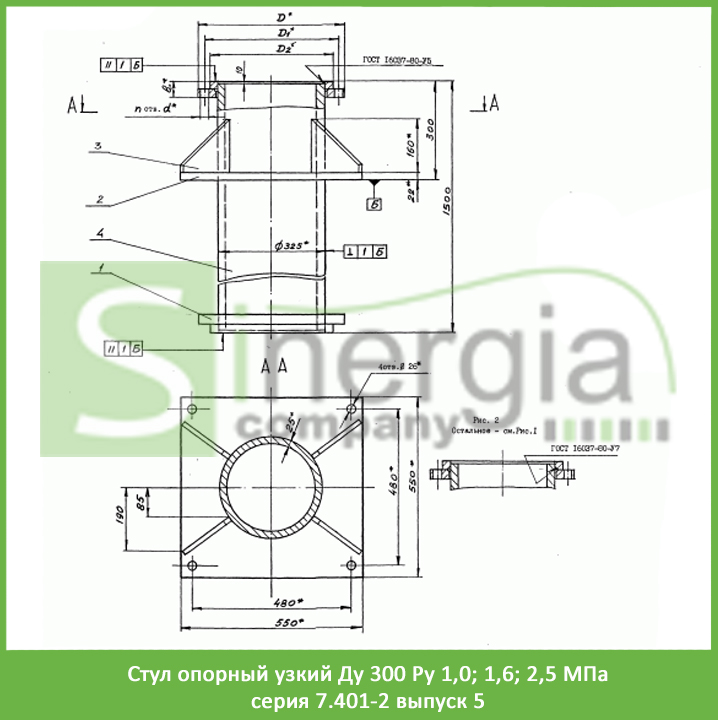

Узкие стулья опорные серия 7.401-2 выпуск 5.

обозначение шифр расшифровка D, мм D1, мм b2,мм d, мм Ру, бар m, кг
1СОУ300-000 СОУ300-1,0 Стул опорный узкий Ду 300 мм Ру 10 кгс/см2 440 400 52 22 10 361,2
1СОУ300-000-01 СОУ300-1,6 Стул опорный узкий Ду 300 мм Ру 16 кгс/см2 460 410 56 26 16 371,8
1СОУ300-000-02 СОУ300-2,5 Стул опорный узкий Ду 300 мм Ру 25 кгс/см2 485 430 60 30 25 385,6
2СОУ300-000 СОУ300-4,0 Стул опорный узкий Ду 300 мм Ру 40 кгс/см2 510 450 80 34 40 425
2СОУ300-000-01 СОУ300-6,3 Стул опорный узкий Ду 300 мм Ру 63 кгс/см2 530 460 118 41 63 485
3СОУ300-000 СОУ300-10,0 Стул опорный узкий Ду 300 мм Ру 100 кгс/см2 585 500 118 45 100 517
3СОУ300-000-01 СОУ300-16,0 Стул опорный узкий Ду 300 мм Ру 160 кгс/см2 585 500 118 45 160 540

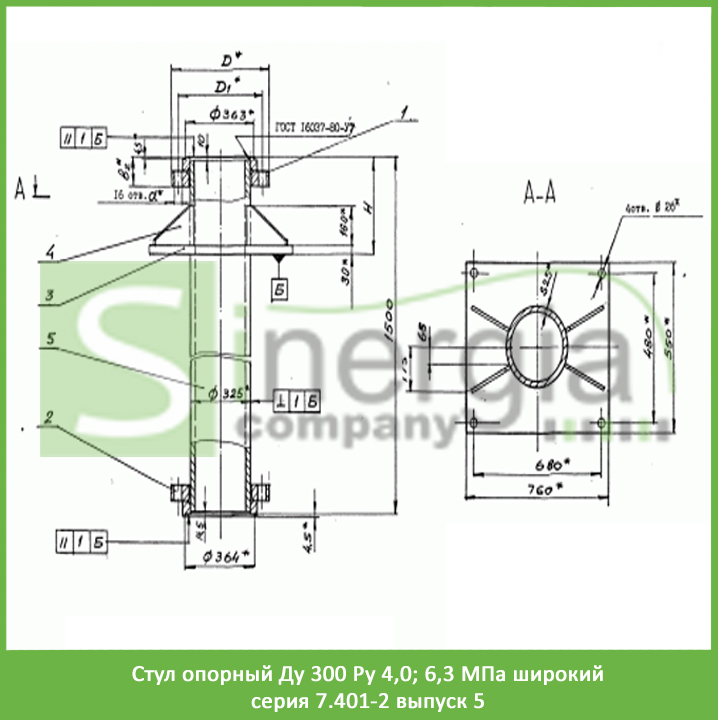

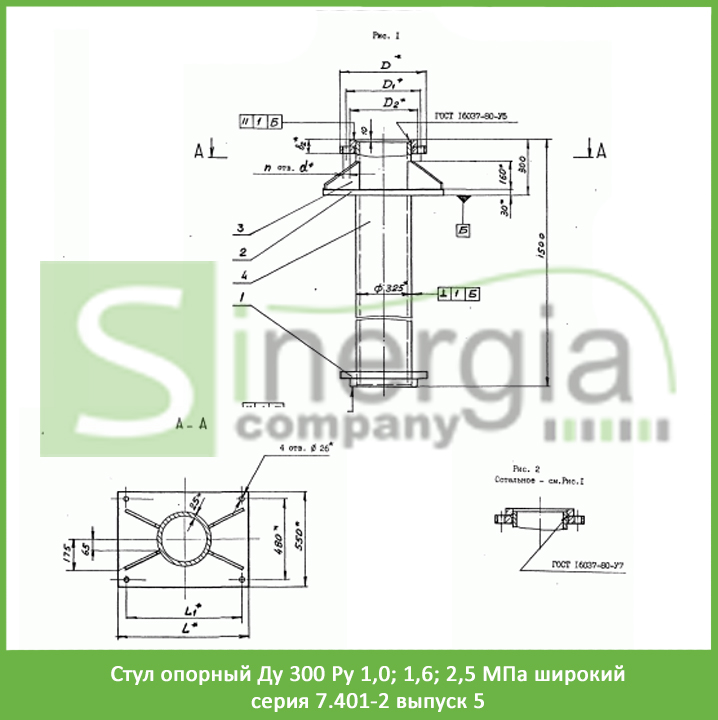

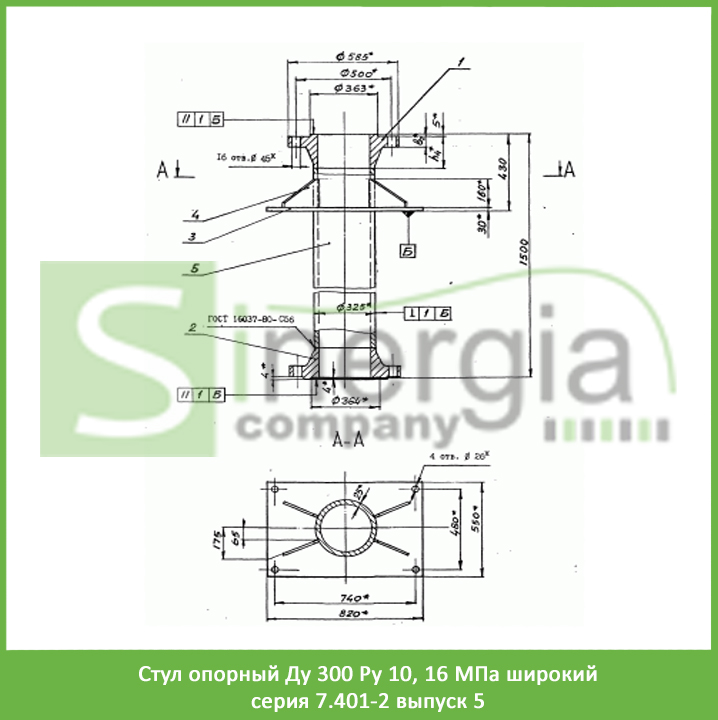

 Широкие стулья опорные серия 7.401-2 выпуск 5.

обозначение шифр расшифровка D, мм D1, мм b2,мм d, мм Ру, бар m, кг
1СОШ300-000 СОШ300-1,0 Стул опорный широкий Ду 300 мм Ру 10 кгс/см2 440 400 52 22 10 395,3
1СОШ300-000-01 СОШ300-1,6 Стул опорный широкий Ду 300 мм Ру 16 кгс/см2 460 410 56 26 16 406
1СОШ300-000-02 СОШ300-2,5 Стул опорный широкий Ду 300 мм Ру 25 кгс/см2 485 430 60 30 25 431,5
2СОШ300-000 СОШ300-4,0 Стул опорный широкий Ду 300 мм Ру 40 кгс/см2 510 450 80 34 40 467,6
2СОШ300-000-01 СОШ300-6,3 Стул опорный широкий Ду 300 мм Ру 63 кгс/см2 530 460 118 41 63 527
3СОШ300-000 СОШ300-10,0 Стул опорный широкий Ду 300 мм Ру 100 кгс/см2 585 500 118 45 100 557
3СОШ300-000-01 СОШ300-16,0 Стул опорный широкий Ду 300 мм Ру 160 кгс/см2 585 500 118 45 160 580

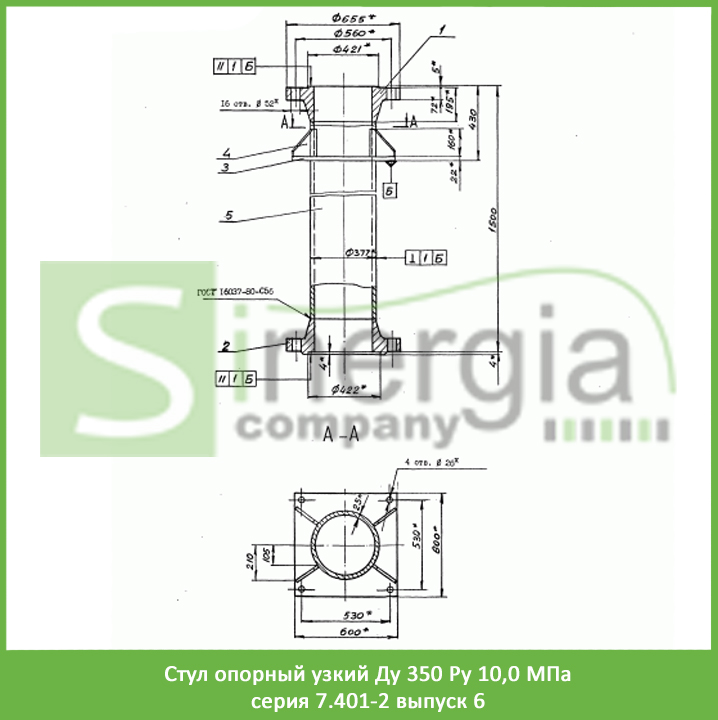

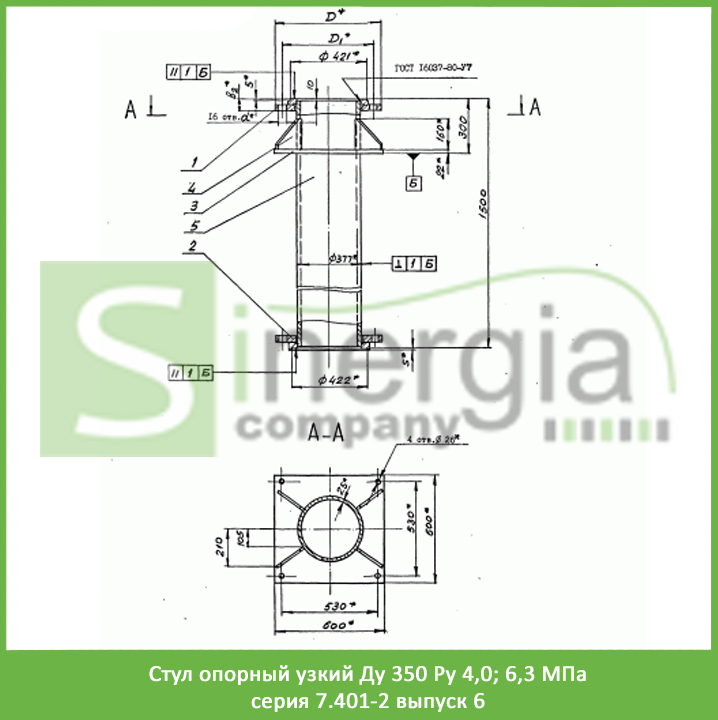

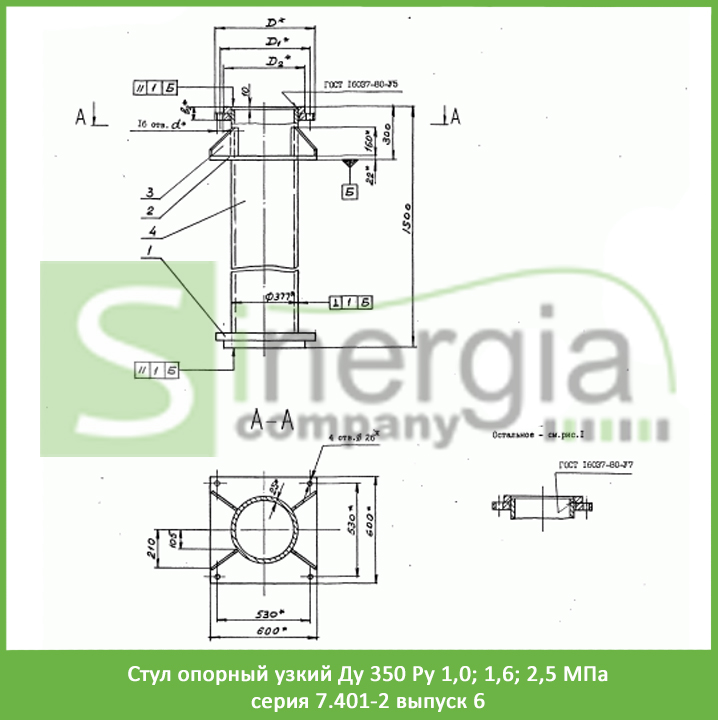

Узкие стулья опорные серия 7.401-2 выпуск 6.

обозначение шифр расшифровка D, мм D1, мм b2,мм d, мм Ру, бар m, кг
1СОУ350-000 СОУ350-1,0 Стул опорный узкий Ду 350 мм Ру 10 кгс/см2 500 460 56 22 10 428
1СОУ350-000-01 СОУ350-1,6 Стул опорный узкий Ду 350 мм Ру 16 кгс/см2 520 470 60 26 16 440
1СОУ350-000-02 СОУ350-2,5 Стул опорный узкий Ду 350 мм Ру 25 кгс/см2 550 490 66 33 25 460
2СОУ350-000 СОУ350-4,0 Стул опорный узкий Ду 350 мм Ру 40 кгс/см2 570 510 90 34 40 510
2СОУ350-000-01 СОУ350-6,3 Стул опорный узкий Ду 350 мм Ру 63 кгс/см2 595 525 130 41 63 590
3СОУ350-000 СОУ350-10,0 Стул опорный узкий Ду 350 мм Ру 100 кгс/см2 655 560 130 52 100 640

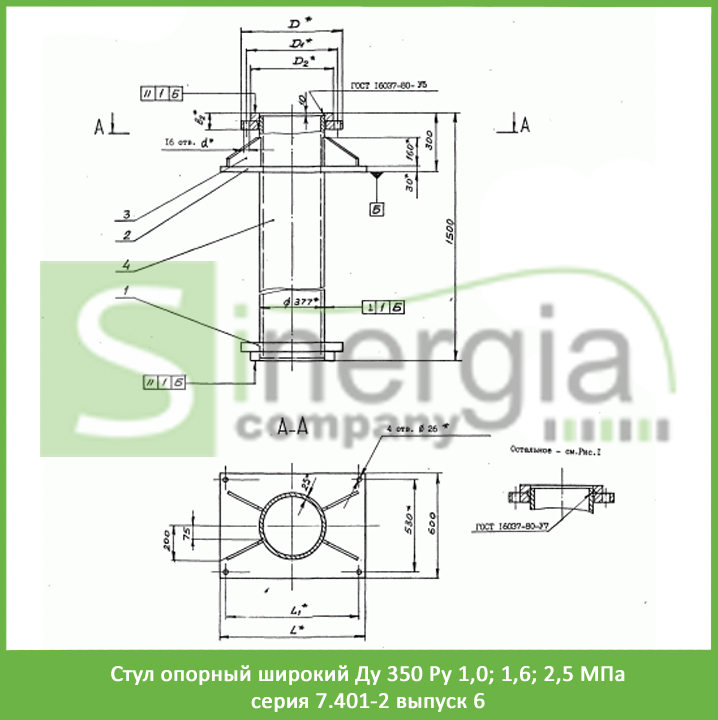

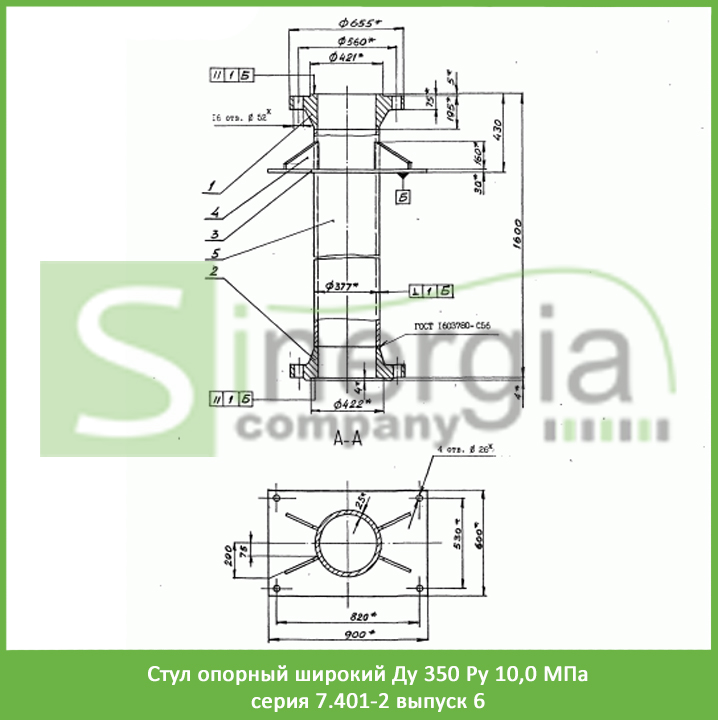

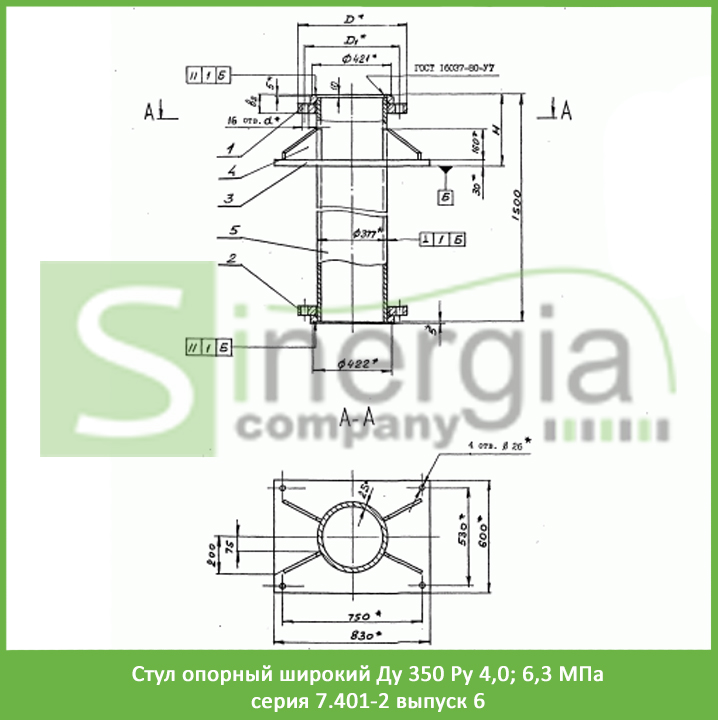

Широкие стулья опорные серия 7.401-2 выпуск 6.

обозначение шифр расшифровка D, мм D1, мм b2,мм d, мм Ру, бар m, кг
1СОШ350-000 СОШ350-1,0 Стул опорный широкий Ду 350 мм Ру 10 кгс/см2 500 460 56 22 10 468
1СОШ350-000-01 СОШ350-1,6 Стул опорный широкий Ду 350 мм Ру 16 кгс/см2 520 470 60 26 16 480
1СОШ350-000-02 СОШ350-2,5 Стул опорный широкий Ду 350 мм Ру 25 кгс/см2 550 490 66 33 25 515
2СОШ350-000 СОШ350-4,0 Стул опорный широкий Ду 350 мм Ру 40 кгс/см2 570 510 90 34 40 565
2СОШ350-000-01 СОШ350-6,3 Стул опорный широкий Ду 350 мм Ру 63 кгс/см2 595 525 130 41 63 645
3СОШ350-000 СОШ350-10,0 Стул опорный широкий Ду 350 мм Ру 100 кгс/см2 655 560 130 52 100 705

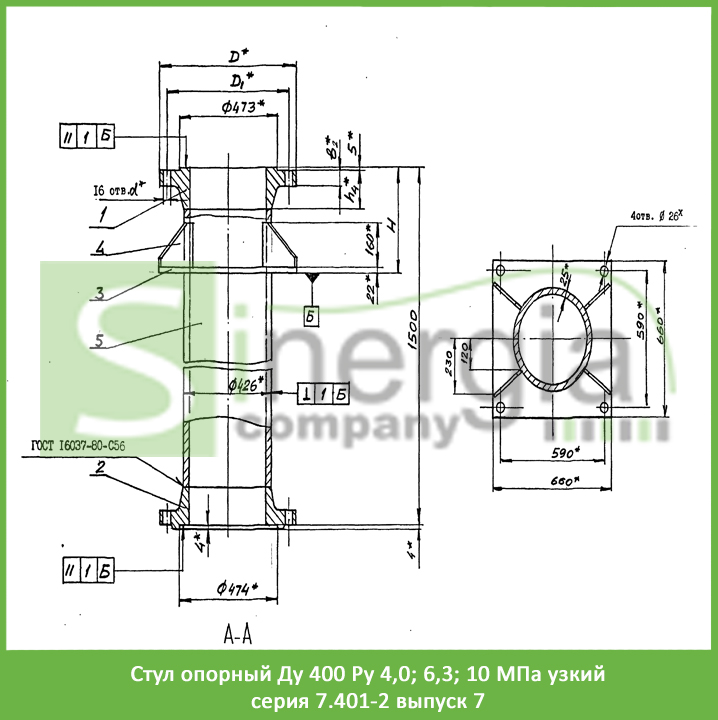

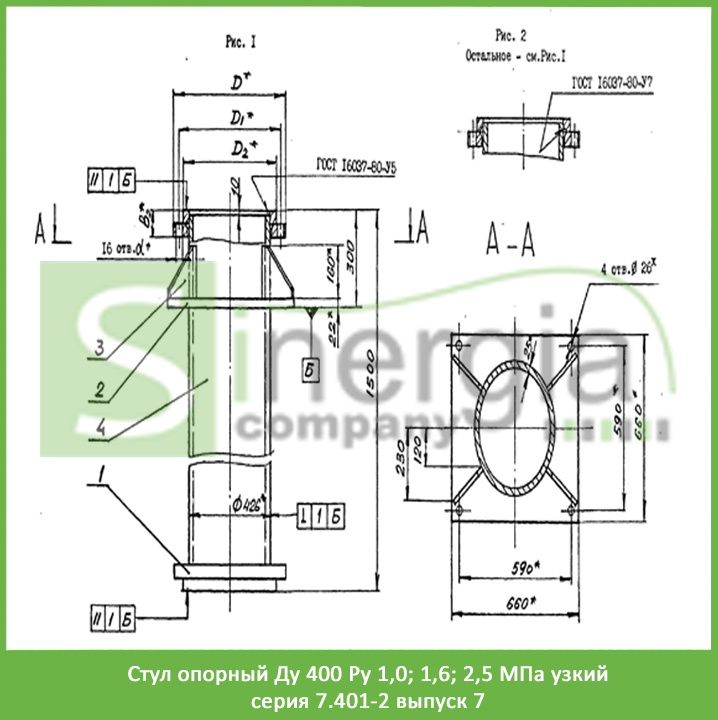

 Узкие стулья опорные серия 7.401-2 выпуск 7.

обозначение шифр расшифровка D, мм D1, мм b2,мм d, мм Ру, бар m, кг
1СОУ400-000 СОУ400-1,0 Стул опорный узкий Ду 400 мм Ру 10 кгс/см2 565 515 60 26 10 496
1СОУ400-000-01 СОУ400-1,6 Стул опорный узкий Ду 400 мм Ру 16 кгс/см2 580 525 64 30 16 513
1СОУ400-000-02 СОУ400-2,5 Стул опорный узкий Ду 400 мм Ру 25 кгс/см2 610 550 72 33 25 547,5
3СОУ400-000 СОУ400-4,0 Стул опорный узкий Ду 400 мм Ру 40 кгс/см2 655 585 54 39 40 580
3СОУ400-000-01 СОУ400-6,3 Стул опорный узкий Ду 400 мм Ру 63 кгс/см2 670 585 62 45 63 645
3СОУ400-000 СОУ400-10,0 Стул опорный узкий Ду 400 мм Ру 100 кгс/см2 715 620 62 52 100 765

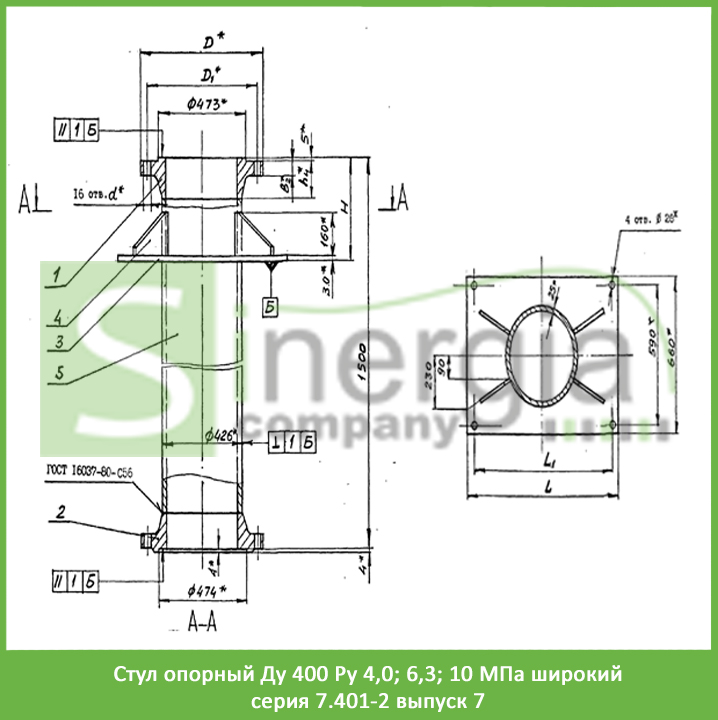

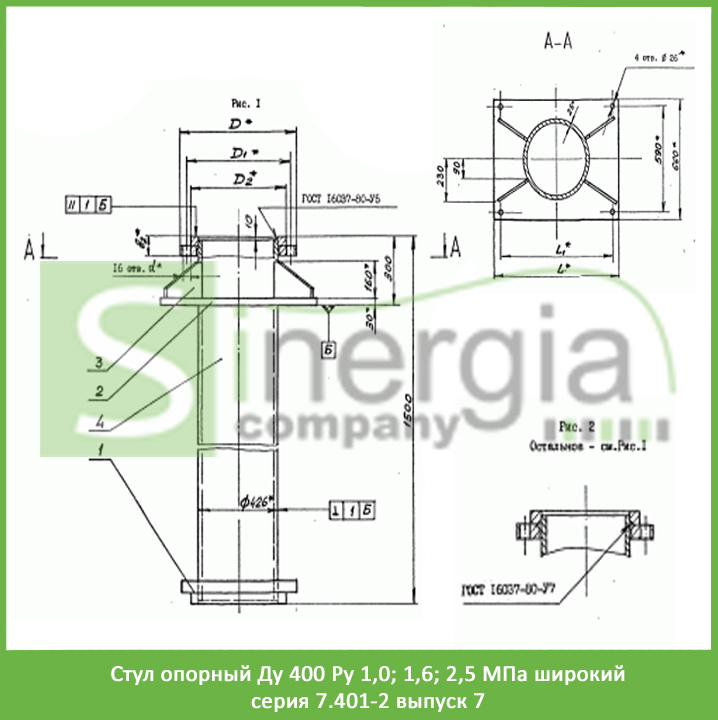

Широкие стулья опорные серия 7.401-2 выпуск 7.

обозначение шифр расшифровка D, мм D1, мм b2,мм d, мм Ру, бар m, кг
1СОШ400-000 СОШ400-1,0 Стул опорный широкий Ду 400 мм Ру 10 кгс/см2 565 515 60 26 10 541
1СОШ400-000-01 СОШ400-1,6 Стул опорный широкий Ду 400 мм Ру 16 кгс/см2 580 525 64 30 16 558
1СОШ400-000-02 СОШ400-2,5 Стул опорный широкий Ду 400 мм Ру 25 кгс/см2 610 550 72 33 25 598
3СОШ400-000 СОШ400-4,0 Стул опорный широкий Ду 400 мм Ру 40 кгс/см2 655 585 54 39 40 642
3СОШ400-000-01 СОШ400-6,3 Стул опорный широкий Ду 400 мм Ру 63 кгс/см2 670 585 62 45 63 710
3СОШ400-000 СОШ400-10,0 Стул опорный широкий Ду 400 мм Ру 100 кгс/см2 715 620 62 52 100 838

Заказать стулья опорные СОУ и СОШ выгоднее всего непосредственно у производителя, для этого отправьте заявку в ООО ПО «Синергия» посредством формы On-line заказ на нашем сайте. Укажите тип (наименование, серию, шифр) необходимой продукции, условное давление и присоединительный диаметр трубопровода, например:

  • Стул опорный широкий Ду 400 Ру 10,0 МПа по серии 7.401-2 выпуск 7,
  • Стул опорный широкий 3СОШ400-000 серия 7.401-2 выпуск 7,
  • Опорный стул широкий СОШ400-10,0 с.7.401-2, вып.7.

Компания «Синергия» имеет обширные производственные площади со всем необходимым оборудование и свою лабораторию НК; штат производственного объединения состоит из высококвалифицированных специалистов, имеющих профильное образование.  Помимо выпуска стульев по с.7.401-2, мы беремся за нестандартные заказы (например, нетиповые размеры, эскизы заказчика) и за составление тех. документации с разработкой чертежей по заданным клиентом параметрам.

Заявки на производство стула опорного принимаются из всех регионов России, стран СНГ и ЕАЭС. Возможность, срок и ориентировочную стоимость поставки изделий в Ваш регион Вы можете уточнить у менеджеров Производственного объединения «Синергия» по электронной почте pkf-sinergia@mail.ru.
