Гофрированные оболочки типа РГТА в {{in_city}}
Наименование

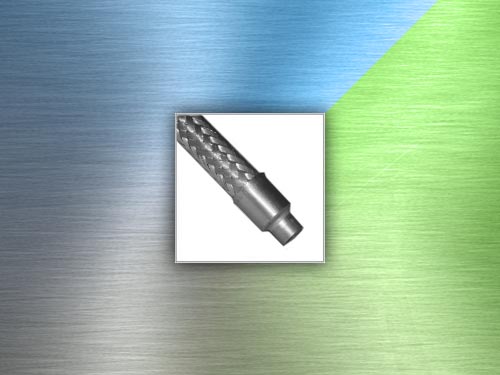

Гофрированные оболочки типа РГТА
Температура
от -196 до +800 оС
Толщина исходного материала
0,2 — 0,3 мм
Диаметр
6-32 мм
Внутренний проходной диаметр оболочек — от 6 до 32 мм. Толщина исходного материала 0,2 — 0,3 мм. Заготовкой для изготовления оболочек служит труба, сформованная из тонкой стальной лента и сваренная по длине трубы встык аргонодуговой сваркой. Гофрирование трубы производится в {{in_city}} методом наружной обкатки профильными формующими кольцами по винтовой линии. Для повышения несущей способности во впадину гофра может укладываться спираль из высокопрочной нержавеющей проволоки.
| Обозначение рукава | Размер, мм | Масса, кг | ||||
| Dy | D | h | ||||
| номинальный | предельные отклонения | номинальный | предельные отклонения | |||
| 8Д7.018.061 | 6 | 9,8 | -0,2 | 1,8 | -0,2 | 0,18 |
| 8Д7.018.061—01 | 8 | 11,8 | 0,23 | |||
| 8Д7.018.061—02 | 10 | 15,3 | 2,6 | 0,36 | ||
| 8Д7.018.061—03 | 12 | 17,3 | 0,31 | |||
| 8Д7.018.061—04 | 14 | 19,3 | 0,35 | |||
| 8Д7.018.061—05 | 16 | 22,3 | -0,3 | 3,0 | 0,51 | |
| 8Д7.018.061—06 | 20 | 28,3 | 4,0 | 0,78 | ||
| 8Д7.018.061—07 | 25 | 33,3 | 0,95 | |||
| 8Д7.018.061—08 | 32 | 40,3 | 1,15 | |||
| 8Д7.018.061—09 | 10 | 14,2 | -0,2 | 2,6 | 0,25 | |
| 8Д7.018.061—10 | 12 | 16,2 | 3,0 | 0,29 | ||
